کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) رایانه‌های کوچک صنعتی با اجزای ماژولار هستند که برای اتوماسیونِ فرآیند‌های کنترلی طراحی شده‌اند. اما بهتر است در ابتدا بدانیم plc مخفف چیست ؟ PLC مخفف Programmable Logic Controller و به مفهوم کنترل کننده منطقی برنامه پذیر است.

از پی‌ ال‌ سی اغلب در کارخانه‌های صنعتی برای کنترل موتورها، پمپ‌ها، چراغ‌ها، فن‌ها، قطع‌کننده‌های مدار و سایر ماشین‌آلات استفاده می‌شود.

حتما بخوانید: PLC چیست؟ راهنمای جامع

تابلو PLC می‌تواند هر فرآیند را کنترل کرده و داده‌ها را در هرکجا و به هر‌صورت که شما به آن نیاز دارید فراهم کند.

تابلو برق یک محفظه می‌باشد که دارای تجهیزات الکتریکی، کنتاکتور‌ها یا ادوات قطع و وصل کردن مدار فرمان، انواع رله‌ها، تجهیزات اندازه‌گیری و …. است. اگر به این تابلو پی ال سی اضافه شود، تابلو برق پی ال سی یا پنلِ کنترل PLC پدید می‌آید.

برای درک بهتر و متوجه شدن این مطلب، پیشنهاد می‌شود ویدئو زیر را مشاهده کنید:

در کل، اجزای یک پی ال سی به سه دسته زیر تقسیم‌بندی می‌شوند:

  • پردازنده (CPU)
  • ورودی‌ها
  • خروجی‌ها

پی‌ ال‌ سی، کامپیوتر‌های پیچیده و قدرتمندی هستند که ورودی را دریافت می‌کنند و بر اساس منطق نوشته شده، خروجی‌ها را روشن یا خاموش میکنند.

تابلو پی ال سی
نمونه پنل PLC در نیروگاه

مزایای کنترل با PLC:

  • طراحی شده برای مقاومت در برابر ارتعاشات، رطوبت و سروصدا.
  • ارتباط ماژول‌های ورودی و خروجی بر اساس رابط تعریف شده.
  • سهولت در برنامه‌نویسی و یادگیری یک زبانِ برنامه‌ریزی.

مزایای تابلو پی ال سی:

  • خیلی سریع است.
  • انعطاف‌پذیری در تغییر منطق به دلیل نرم‌افزاری بودن ساختار.
  • قابل اطمینان به دلیل عدم وجود قطعات متحرک.
  • مصرف برق کم.
  • تعمیر و نگهداری آسان به دلیل مونتاژ ماژولار.
  • امکاناتی در یافتن و تشخیص خطا.
  • قابلیت مدیریت عملیاتِ منطقی بسیار پیچیده.
  • ارتباطِ آسان با رایانه‌های پردازشی.
  • کنترل سیگنال آنالوگ و برنامه‌نویسی کنترل حلقه‌ بسته.
  • سهولت در برنامه‌ریزیِ شمارنده تایمر و مقایسه‌کننده.

تابلو کنترل از یک کنترلر تشکیل شده که ممکن است DCS ،PLC یا رله باشد. کنترل‌کننده، سیگنال ورودی دیجیتال را برای راه‌اندازی موتور به تابلو می‌دهد.

از برنامه‌های کوچک ورودی/خروجی گرفته تا سیستم‌های پیچیده، همه توسط مهندسان سیستم‌های کنترل ارائه می‌شود. مهندسان سیستم‌های کنترل از پنل‌های مبتنی بر HMI و پی‌ ال‌ سی، برای پیام‌های مختلف به اپراتور و کنترل فرآیند‌های صنعتی استفاده می‌کنند.

پنل MCC:

تابلو ام سی سی  پنل ال تی پی ال سی

MCC به معنی مرکز کنترل موتور می‌باشد که از فیدر‌های مخصوص موتور و دمنده تشکیل شده است. در بیشتر MCC‌‌ها قابلیت خودکار/دستی کردن عملیات نیز وجود دارد. برای راه انداختن موتور، سیگنال خارجی نیاز است که این سیگنال توسط تابلو ارسال می‌شود. شاخص‌های مربوط به عملکرد موتور نیز در تابلو کنترل وجود دارند.

مرکز کنترل موتور مجموعه‌ای از یک یا چند باس قدرت مشترک می‌باشد. یک MCC می‌تواند شامل درایو‌های فرکانس متغیر، کنترل‌کننده‌های قابل برنامه‌ریزی و اندازه‌گیری باشد.

پنل PCC :

تابلو پی سی سی

تابلو‌های PCC ( مرکز کنترل قدرت) ضروری‌ترین قسمت سیستم‌های الکتریکی یک صنعت هستند.

  1.  تابلوهای PCC با جریان 630 آمپر تا 6300 آمپر تولید می‌شوند.
  2. تابلو‌های پی سی سی در یک ساختار کاملا سازمان یافته شده تولید می‌شوند.

پنل LT:

پنل ال تی پی ال سی

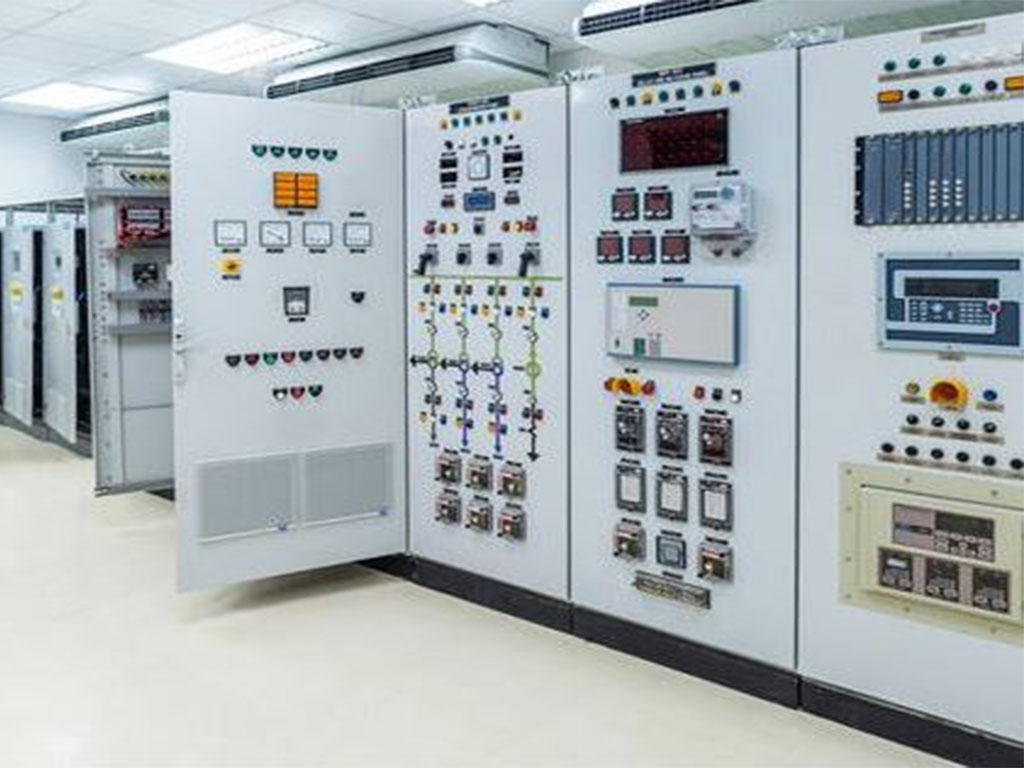

تابلو برق PLC مدل LT ( فشار پایین)

این پنل یک صفحه توزیع برق است که نیرو را از ژنراتور یا ترانسفورماتور دریافت می‌کند و آن را در دستگاه‌های مختلف الکترونیکی و تابلو‌های توزیع پخش می‌کند. چنین تابلو‌هایی در صنایع برای استفاده داخلی و خارجی مورد استفاده قرار میگیرند که به همین منظور، در مقابل شرایط آب و هوایی کاملا مقاوم هستند.

برای خواندن مطالب بیشتر در این حوزه میتوانید مقاله سه نکته مهم در ساخت تابلو برق و رک های صنعتی را مطالعه بفرمایید.
